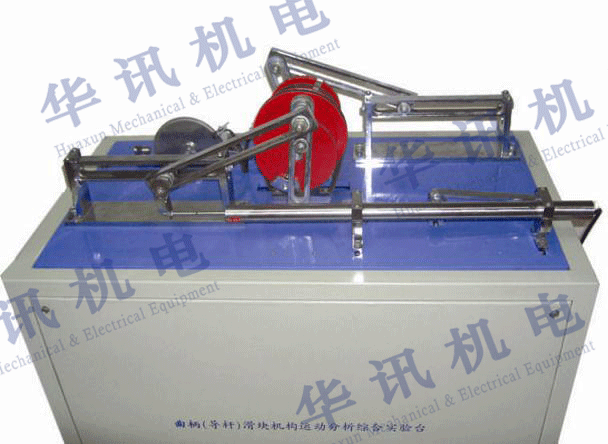

HX-QHT  曲柄（导杆）滑块机构实验台

技术参数：

1、电机功率：125w/220v；

2、调速方式及范围：无级调速，0~400r/min；

3、直线位移传感器：L=200mm；

4、角位移传感器：1000栅/转；

5、曲柄长度可调范围：20~60mm；导杆长度可调范围：50~150mm；连杆长度可调范围：50~220mm；滑块偏心距：0~10mm；

6、外形尺寸：700×480×420；

7、重量：75kg

基本配置：

1.        电机：1台

2、直线位移传感器1个

3、角位移传感器2个；

4、控制系统1套

5、教学软件1套

6、随机工具1套

实验目的：

1.        对基本平面机构的设计及运动学、动力学分析

实验项目：

1.        曲柄滑块机构、曲柄导杆滑块机构的虚拟设计及实物机构拼装；

2.        牛头刨床机构的简单拼装

3.        曲柄的运动检测，滑块运动仿真及实测对比分析；

4.        机架振动检测及对称和非对称机构平衡实验；

5.        连杆上点的运动轨迹虚拟分析。

性能特点：

1.        所有杆构件长度及滑块偏心距均可进行无级调节；

2.        实验机构配置对称机构，可测试分析对称机构和不对称机构的平衡性能；

3.        检测系统集数据采集与电机调节控制于一体；

4.        测试系统以串口通讯，测试数据精度高、速度快、稳定；

5.        驱动直流电机可进行无级调速，以满足实验机构的不同运动要求；

6.        测试分析软件设置有实验教学界面，方便学生自己动手进行实验，适应开放性实验教学的需要；培养学生机电一体化的设计概念；

7.        实验台平台以槽钢为主要结构，实验机构和传动部分均在平台上进行装配。
