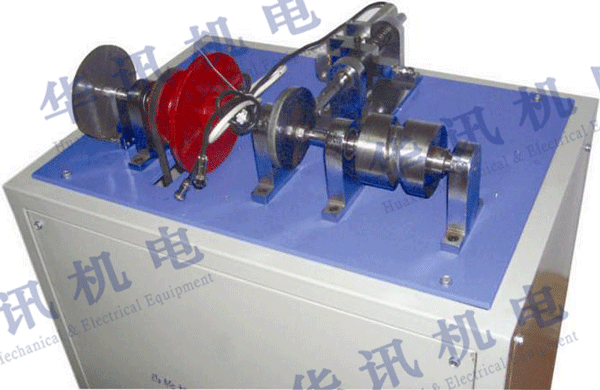

HX-TLT  凸轮机构实验台

技术参数：

1.        电机功率：125w/220v；

2.        调速方式及范围：无级调速，0~400r/min；

3.        盘形凸轮：基圆半径R₀=37.5mm；最大升程hmax=20mm；圆柱凸轮：升程角

4.        a=15°；升程H=38.5mm；

5.        直线位移传感器：L=200mm；

6.        光栅角位移传感器：1000栅/转；

7.        外形尺寸：700×480×420；

8.        重量：51kg

基本配置：

1.        电机1台

2.        圆柱凸轮（一种），盘形凸轮（等速运动规律、等加速等减速运动规律、多相式运动规律、余弦运动规律、正弦运动规律、改进梯形运动规律等八种）；

3.        滚子推杆一种；

4.        直线位移传感器1个；

5.        角位移传感器1个；

6.        控制系统1套

7.        教学软件1套

8.        随机工具1套

实验目的：

1.        对基本平面机构的设计及运动学、动力学分析

实验项目：

1.        盘形凸轮虚拟设计及实物拼装（能拼装盘形凸轮和圆柱凸轮两种凸轮机构）；

2.        盘形凸轮（8种）和圆柱凸轮的廓线运动规律仿真及检测；

3.        系统速度波动检测及调节。

性能特点：

1.        检测系统集数据采集与电机调节控制于一体；

2.        测试系统以串口通讯，测试数据精度高、速度快、稳定；

3.        驱动直流电机可进行无级调速，以满足实验机构的不同运动要求；

4.        测试分析软件设置有实验教学界面，方便学生自己动手进行实验，适应开放性实验教学的需要；培养学生机电一体化的设计概念
