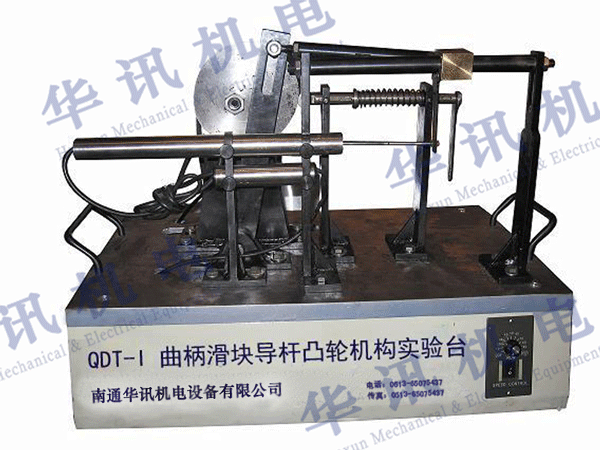

HX-QDT  曲柄滑块导杆凸轮机构实验台

技术参数：

1.        电机功率：125w/220v；

2.        调速方式及范围：无级调速，0-400r/min

3.        凸轮基圆半径60mm，最大升程30mm，滚子半径8mm

4.        曲柄摆角31度，曲柄长度30-50可调；导杆长度200-250可调，

5.        连杆长度180-250可调，滑块最大行程130mm

6.        角位移传感器：1000栅/转

7.        直线位移传感器：200mm

8.        外型尺寸：700×480×420

9.        重量：55kg

基本配置：

1.        电机1台

2.        角位移传感器2个；

3.        直线位移传感器1个

4.        控制系统1套

5.        教学软件1套

6.        随机工具1套

实验目的：

1.        对基本平面机构的设计及运动学、动力学分析

实验项目：

1.        曲柄滑块、曲柄导杆滑块机构、凸轮机构的实物拼装。

2.        检测滑块的位移、速度、加速度，并对实时显曲线的分析。

3.        检测凸轮的速度、加速度、角速度，并对实时显曲线的分析。

4.        连杆上点的运动轨迹分析

5.        比较曲柄滑块机构及曲柄导杆滑块机构的性能差别。

性能特点：

1.        可对各种运动规律（8种）的直动从动杆凸轮机构的运动进行比较。

2.        所有杆构件长度及滑块偏心距均可进行无级调节，分析该参数改变，对机构运动特性的影响。

3.        检测系统集数据采集与电机调节控制于一体，以串口通讯，测试数据精度高、速度快、稳定。

4.        该系统内容丰富，具有综合性、开放性的特点，适应开放性实验教学的需要；培养学生机电一体化的设计概念

5.        驱动直流电机可进行无级调速，以满足实验机构的不同运动要求。
