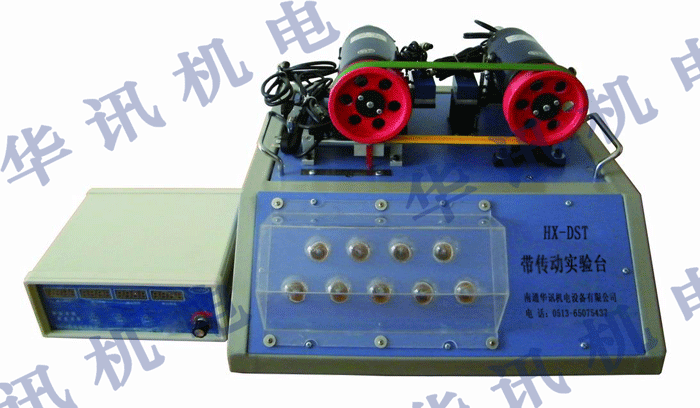

HX-DST  带传动实验台

技术参数：

1、驱动电机功率：355w/220v

2.        负载电机功率：355w

3、调速方式及范围：无级调速，0-1500r/min

4、负载范围及加载方式：0-360W，无级加载

5、测力传感器：100N 精度：0.1%

6、角位移传感器：1000栅/转

7、平带轮、圆带轮、同步带轮直径：D1=D2=120mm，

8、三角带轮D1=120mm，D2=80mm

9、外形尺寸：750×550×440mm

10、重量：70kg

基本配置：

1.        电机2台

2.        测力传感器2个

3.        角位移传感器2个

4.        带轮4组

5.        可变负载1组

6.        控制系统及教学软件1套

7.        随机工具1套

实验目的：

1.        了解带传动实验台的组成及工作原理

2.        掌握带传动初拉力、效率、滑差的调整和测试方法

3.        了解其他类型的带传动的安装、调整及测量

实验项目：

1.        平皮带和三角带滑差率和皮带传动效率的测定，通过计算机测试分析软件测试并自动绘制滑差曲线和效率曲线；

2.        通过数码显示面板读数进行平皮带和三角带滑差率和皮带传动效率的测定，计算机或人工绘制滑差曲线和效率曲线。

3.        对其他类型的带传动的安装、调整及测量

性能特点：

1.        通过数码显示面板读数或计算机测试分析软件进行皮带滑差率和传动效率的测定，实现两种实验手段可作综合性实验。

2.        可通过计算机测试分析软件进行传动过程的模拟，可观察弹性滑动现象。

3.        可更换不同直径的平皮带轮和三角带轮，做不同带传动的实验。

4.        控制系统采用40通道单端输入，20通道双端输入，12位精度，1M采集频率与计算机采用串口联机使用。可以实时显示运动参数的适时变化曲线，实时数据采集及计算机控制；完成纯计算机全程序控制（或纯手动控制）设备的启动、加速、减速、实时运动参数和变化曲线、参数采集、分析、自动生成EXCEL表格、图片格式、实验结果保存、停止等。

5.        特点说明：可完成不同带型的带传动试验,可通过两种不不同检测方式检测并计算效率：通过输入转矩、输出转矩、输入转速、输出转速可计算出效率；通过输入电压、输出电压和输入电流、输出电流可计算出带的效率（此测试方式选配）。两者可对比分析效率不同的原因。

6.        可将带轮更换成链轮并测试链传动的相关性能及参数（选配）
