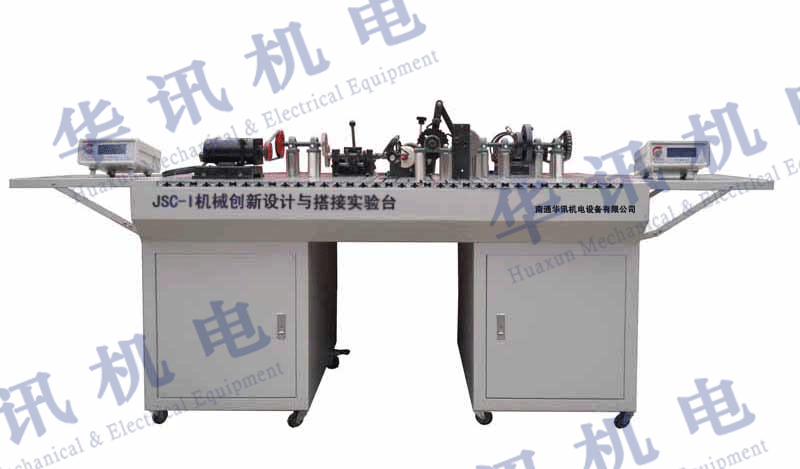

HX-JSC   机械创新设计与搭接实验台

技术参数：

1.        电机功率：245w/220v；

2.        调速方式及范围：无级调速，0-200r/min；

3.        直线位移传感器：量程200mm；

4.        角位移传感器：1000栅/转；

5.        外型尺寸：1800×1000×850。

6.        重量：150kg

基本配置：

1.        电机2台

2.        直线位移传感器1个

3.        角位移传感器2个

4.        控制系统及教学软件1套

5.        典型方案装配图1套

6.        随机工具1套

实验目的：

1.        使学生建立起清晰的机械装配、安装调整及同轴度、平行度等形位公差的概念；

2.        获得对分析、评判处理机械加工误差、装配误差等系统综合误差对机械传动性能影响的实际能力；

3.        学会和掌握机械工卡量具的使用和获得长度测量、角度测量等尺寸与形位公差测量的相关知识。

4.        了解不同复杂机械系统中的运动构件的运动规律和运动学特性。

5.        培养学生的动手能力及创新意识

实验项目：

1.        20种典型机构运动参数实测、分析、对比；

2.        虚拟运动设计、分析、对比；

3.        机械传动方案创新、设计、对比；

性能特点：

1.        安装平台采用标准T型槽铝合金型材拼接而成，活动支座间的距离可任意调节，搭接灵活机动，可拼装由带传动、链传动、定轴轮系、周转轮系、平面连杆等机构组装的各种不同类型的复杂机械系统，典型拼装方案多达20种以上。另外，学生可以自行设计元件，组装创新作品；

2.        定轴轮系、周转轮系的搭接实验采用灰色命题方式，诸多参数如传动比、齿数和中心距根据实际情况确定，极大地发挥学生的主动性和创新精神；

3.        所有齿轮采用光杆支承，紧定螺钉固定，调节方便快捷，因此，搭接速度快；所有杆构件长度及滑块偏心距均可进行无级调节，分析该参数改变，对机构运动特性的影响；

4.        检测系统集数据采集与电机调节控制于一体。检测系统采以串口通讯，测试数据精度高、速度快、稳定。内容丰富，具有综合性、开放性的特点；

5.驱动直流电机可进行无级调速，以满足实验机构的不同运动要求；
