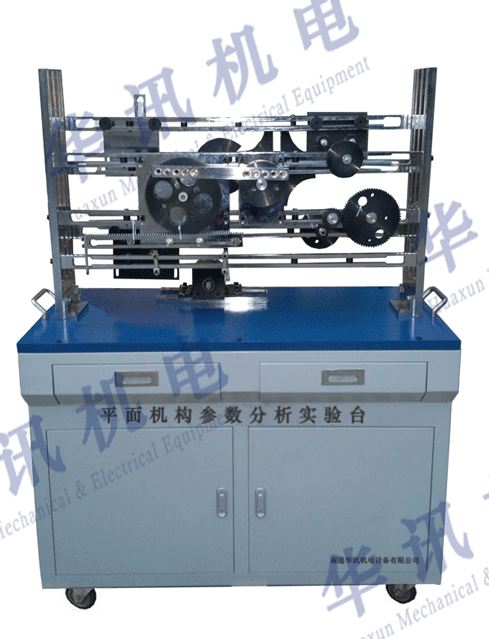

HX-PZCB型平面机构参数分析实验台
技术参数：
1.
机功率：125w/220v；
2.
调速方式及范围：无级调速，0-800r/min；
3.
角位移传感器：1000栅/转；
4.
直线位移传感器量程L=
5.
连杆在132
导杆在220
摇杆在156
6.
带传动传动比为1：1.5；
7.
链传动传动比为1：1；
8.
齿轮：m=2 Z1=25 Z2=75 Z3=100
9.
齿条：m=2
10、外形尺寸： 1140×600×1360；
11、重量：
基本配置：
1.
减速电机1台
2.
角位移传感器1个
3.
直线位移传感器1个
4.
链传动组件1套
5.
棘轮组件1套
6.
槽轮组件1套
7.
齿轮齿条组件1套
8.
不完全齿轮组件1套
9.
凸轮组件1套
10、典型方案装配图1套
11、控制系统及教学软件1套
12、随机工具1套
性能特点：
1.
实验台为台式结构：由装拆平台、机架、电动机、传动部件、杆、间隙论、齿轮、棘轮、槽论、凸轮等基本构件库组成，可拼装20种以上平面运动机构系统。
2.
实验台采用了巧妙的设计方法，保证了机构中各个运动构件在运动中不发生干涉，机架高度及杆长均可调节，用于组装机构的零件通用性好，种类少，模块化设计，提高了机构方案拼装效率，方便学生实验操作和教师对实验台的管理。
3.
实验台配有数据采集及16种典型机构运动设计仿真系统，以串口通讯，测试数据精度高，速度快、稳定性好。
4.
学生可根据仿真软件设计各种机构的具体参数，观察其运动情况并仿真绘制各部件运动曲线
