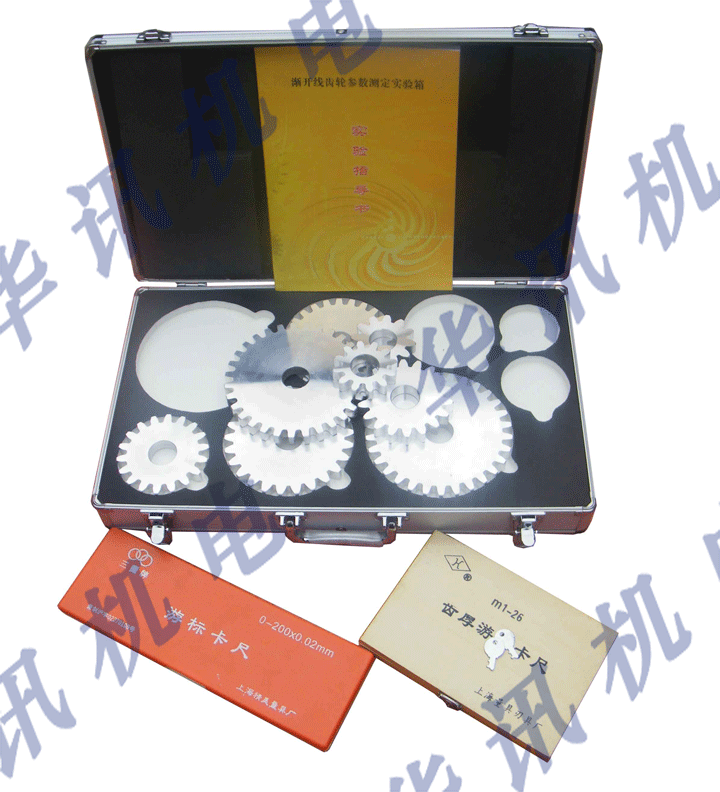

HX-JKC  渐开线齿轮参数测定实验箱

技术参数：

1.        齿轮模数：  m=5齿数：z=16～24

2.      变位系数：-0.4～0.4

3.        齿轮加工精度：8-8-7GK和8-8-7EJ

4.        游标卡尺0～150mm，齿厚游标卡尺0～16mm

5.        材质：优质铝合金

6.        外箱尺寸：480×240×85

7.        重量：12kg

基本配置：

1.        待测齿轮8个

2.        支撑板1个（选配）

3.        啮合刻度板6块(选配)

4.        随机工具1套

实验目的：

1.        综合利用各种方法（查表法、计算法等），对渐开线齿轮进行测量，从而判定其原设计的基本参数

2.        加深对渐开线齿轮参数相互关系及啮合原理的理解

实验项目：

1.        渐开线直齿圆柱齿轮参数的测定

2.        渐开线齿轮啮合传动演示及其重合度测定

3.        变位齿轮传动类型及啮合参数的测定

性能特点:

1.   零件用铝合金精加工制成,质量优良；
